石油探井分布分散，數量眾多，出現異常現象難以及時處理。人工巡視耗時長、時效性差；有線傳輸布線繁瑣、成本高、且線路本身容易出現故障；現場無移動網絡覆蓋，無法采用4G聯網上報的方式。需要一種支持大量接入、覆蓋范圍廣、數據傳輸高效且有數據中心可以匯總數據的無線傳輸技術對現場的分散節點進行數據采集，再通過中心處連接網絡將數據同步給平臺服務器進行相關的數據推送與展示?；谶@原理，億佰特利用ZigBee技術研發出石油探井狀態監測系統。
每個井口安裝一臺休眠終端設備并與井口的三軸傳感器對接作為報警節點，對每個井口狀態進行監控。并在恰當的地方布置好路由器（協調器）終端設備與網關設備，完成整個數據網絡的構建。

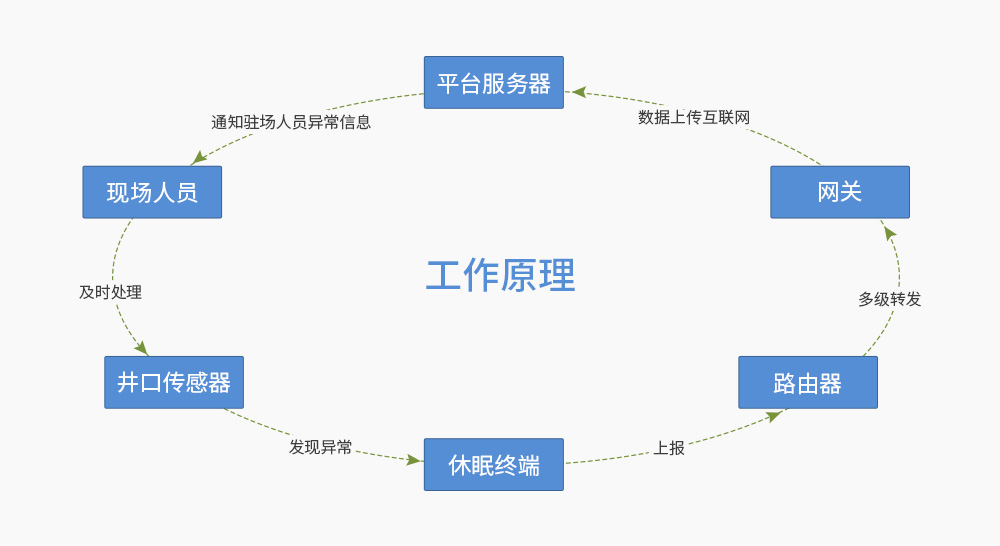

當有井口的三軸傳感器探測到井口狀態異常時三軸傳感器將異常數據發給對應的休眠終端設備，該休眠終端將第一時間自我喚醒并將接收到的異常數據會同井口的節點ID、經緯度坐標進行上報，該數據經由各級路由器設備接收轉發給網關設備，網關設備接收到數據后通過4G網絡將數據傳遞給平臺服務器，由平臺服務器進行報警推送與數據呈現。

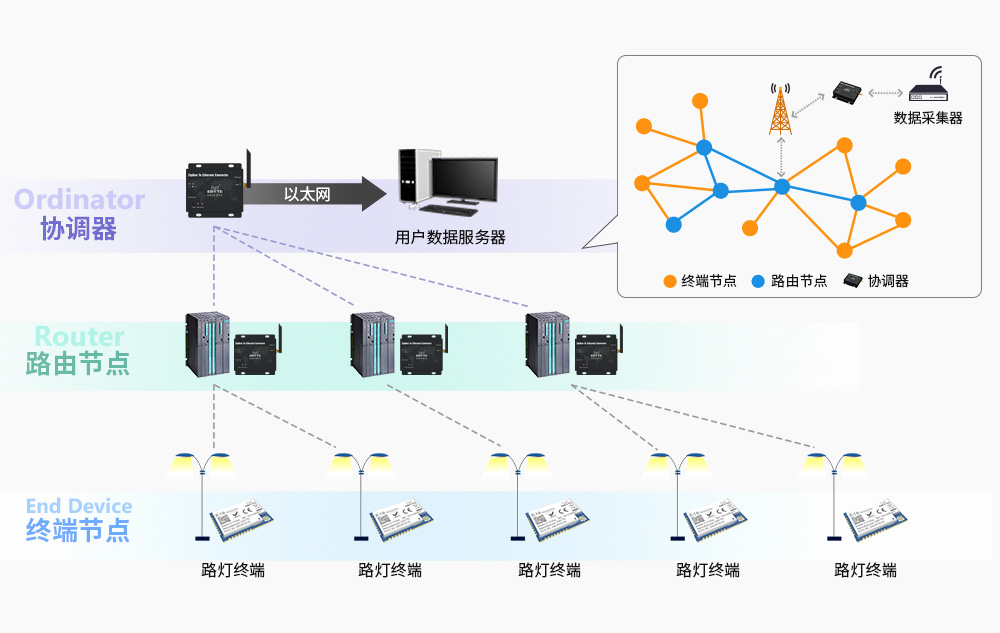

整個數據網絡由休眠終端設備、路由器（協調器）終端設備、網關設備共同構成：
依據現場實際的監視點分布與設備zigbee信號覆蓋情況劃分為一個個監控區域，每個監視點均安裝一臺休眠終端設備對監視點進行監控。并且在每個監控弄區域中安裝一臺路由器終端設備，由該路由器終端設備對整個區域的休眠終端設備進行組網管理與數據轉發，并在整個現場環境中選擇一處供電、信號、現場環境均較好的場地安裝一臺協調器終端保證整個網絡的工作。
在整個zigbee網絡覆蓋環境中，可尋找一處有4G網絡信號覆蓋的場地，在該處安裝網關，該網關以路由器身份（也可以協調器身份）加入整個zigbee網絡中，與整個zigbee網絡進行數據交互，并將相關數據同步互聯網。若在zigbee網絡覆蓋環境中沒有4G網絡信號覆蓋場地，可以通過路由器終端設備級聯的方式延伸網絡覆蓋，直至到達4G網絡信號覆蓋區域安裝網關。
低功耗性能優秀：所有勘探點均由休眠節點進行數據上報，均可采用電池供電，僅路由與網關需要持續供電；
網絡自愈性強：采用zigbee自組網技術，若有設備損壞可以將設備移出網絡使用備用設備替換，不會對其他節點的工作產生影響，系統穩定性好；
無需網絡覆蓋：整個數據網絡獨立運行，僅網關需要安裝在有網絡覆蓋區域，其他設備都不需要網絡支撐，適合在沒有網絡或者網絡狀態差的偏遠地區。

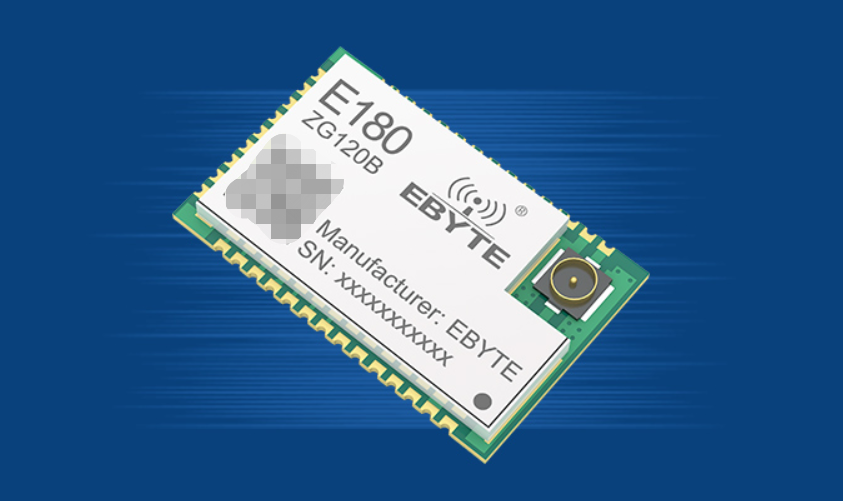

E180-ZG120B是成都億佰特基于Silicon Labs EFR32MG1B系列無線SOC設計生產的一款小體積、低功耗、高可靠性的ZigBee模塊，芯片自帶高性能32-bitARM Cortex-M4內核，內部集成功率放大器，發射功率最高可達到20dBm。E180-ZG120B的網絡特性符合ZigBee3.0標準，并提供一個完整的基于IEEE 802.15.4標準ISM頻段的應用集成方案。是非常有潛力成為未來智能家具、物聯網改造、工業自動化首選的無線微控制器。
