上周小億跟大家分享了IEEE 802.15.4協議的幀類型和數據傳輸模型，作為IEEE 802.15.4協議分享的最后一期，本周我們一起來看看該協議的PHY層物理特性和幀結構。
無線電收發的激活和關閉
當前通道內的能量檢測（ED）
接收數據包的鏈路質量指示(LQI）
空閑信道評估（CCA）用于載波偵聽多路訪問/沖突避免(CSMA-CA)
頻道頻率選擇
數據傳輸和接收

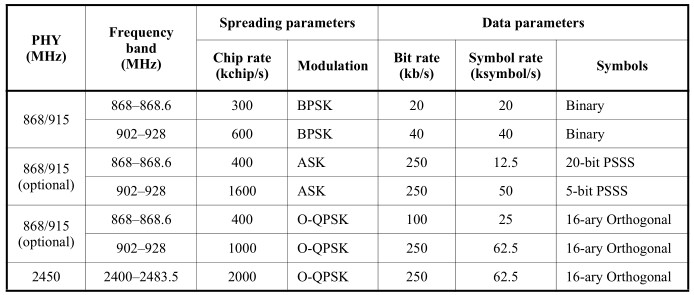

868/915 MHz DSSS（直接序列擴頻）采用BPSK（二進制相移鍵控）調制
868/915 MHz DSSS（直接序列擴頻）采用O-QPSK調制
868/915 MHz PSSS(并行序列擴頻) 采用 BPSK 和ASK（幅移鍵控）調制
2450 MHz DSSS（直接序列擴頻）采用O-QPSK調制

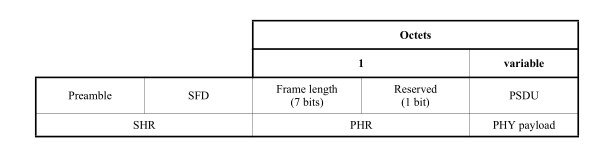

SHR:同步頭（包括Preamble和SFD），允許一個接收設備同步同時鎖定到每一位流。
PHR：PHY幀頭（包括Frame length和Reserved），幀的長度信息。
PHY Payload：可變長度的有效載荷，攜帶MAC子層的數據幀。

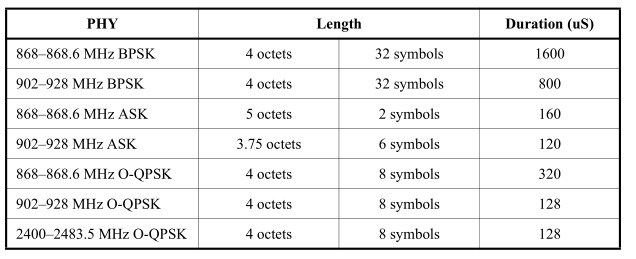

其中SHR字段：Preamble，用于無線電收發器從接收的數據信息中獲取芯片和同步標識，Preamble字段的長度由物理參數決定如下圖所示：

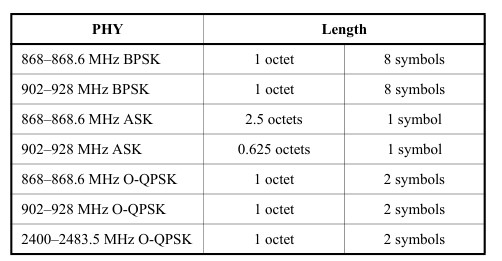

SFD，指示SHR的結束和數據包的開始，不同的物理參數具備不同的長度如下圖所示：
